Başlangıç tork: | % 0,5Hz /% 150 tork, hız oranı 1: 100, dinamik yanıt <20 ms, sabit hız doğruluğu ±% 0,2 | akıllı kontrol: | Hız sensörsüz açık döngü vektör kontrolü |
---|---|---|---|
Yüksek güvenilirlik: | Olgun ve güvenilir tahrik, koruma devresi tasarımı, parazit önleyici tasarım | Yüksek Aşırı Yük Kapasitesi: | % 150 / 120s,% 160 / 60s,% 180 / 10s,% 200 / 1'ler |
Çift ekran klavyesi: | İkili ekran LED klavye Bir satır değiştirilebilir, iki sıra parametre ayarı yapılabilir | Darbe: | Yüksek hızlı darbe girişi ve çıkışı |
Vurgulamak: | ac motor vfd,adjustable frequency ac drive |

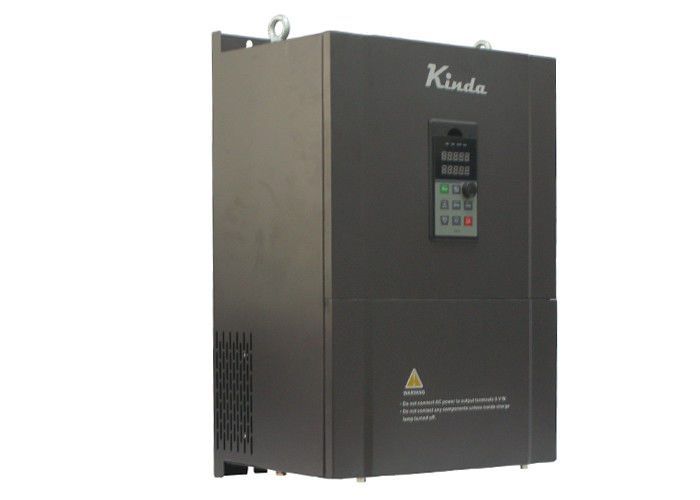

Açık döngü vektör AC Değişken Frekans Sürücü 3AC 380V ~ 460V 45KW 55KW 75KW
KD330 serisi invertör, evrensel bir yüksek performanslı sürücü vektör kontrol fonksiyonu invertörüdür.
İnvertör kontrollü hız kontrol sistemi ileri teknik kontrol teorisine ve son derece yüksek yanıt ve stabilite elde etmek için akıllı kontrol araçlarına dayanmaktadır.
Küçük boyut, yüksek hassasiyet, kolay kullanım, yüksek güvenilirlik, ekipmanın çok katmanlı korunması, önceki tüm hız ayarlama modlarından daha iyidir. Faydalı model basit yapı, geniş hız düzenleme aralığı, yüksek hız düzenleme hassasiyeti, uygun kurulum ve hata ayıklama, mükemmel koruma fonksiyonu, kararlı ve güvenilir çalışma ve dikkat çekici enerji tasarrufu etkisi avantajlarına sahiptir.
madde | Teknik indeks | Şartname |
Giriş | Giriş gerilimi | 1AC 220 ~ 240V ±% 15 |
3AC 220 ~ 240V ±% 15 | ||
3AC 380 ~ 460V ±% 15 | ||
Giriş frekansı | 5 ±% 50/60 Hz | |
Çıktı | Çıkış frekansı | 0 ° 6000Hz |
Çıkış gerilimi | 0 ~ nominal giriş gerilimi | |
Kontrol Özellikleri | Kontrol modu | V / f kontrolü |
Sensörsüz vektör kontrolü | ||
Tork kontrolü | ||
Çalışma komut modu | Tuş takımı kontrolü | |
Terminal kontrolü | ||
Seri haberleşme kontrolü (Modbus) | ||
Frekans ayarı modu | Dijital ayar, analog ayar, darbe frekans ayarı, seri iletişim ayarı, çok adımlı hız ayarı ve basit PLC, PID ayarı, vb. Bu frekans ayarları çeşitli modlarda birleştirilebilir ve değiştirilebilir. | |
Hız kontrol hassasiyeti | ±% 0.5 (SVC) | |
Başlangıç tork | % 0.5Hz /% 180 (SVC); 1Hz /% 150 (V / f) | |
Taşıyıcı frekansı | sıcaklık ve yük özellikleri 0.5 ~ 16.0kHz, göre otomatik olarak ayarlanır | |
Frekans doğruluğu | Dijital ayar: 0.01Hz | |
Analog ayar: maksimum frekans x% 0,05 | ||
Hızlanma / yavaşlama modu | Düz çizgi / S eğrisi; dört çeşit hızlanma / yavaşlama süresi, aralık: 0.0s ~ 65000s | |
Tork artışı | Otomatik olarak tork artışı; manuel olarak tork artışı:% 0.1 ~ 30.0 | |
Fren ünitesi | yerleşik standart. | |
DC frenleme | Çalıştırma ve durdurma sırasında DC frenlemesi | |
DC frenleme frekansı: 0.0Hz ~ maksimum frekans | ||
Frenleme süresi: 0.0s ~ 25.0s | ||
Jog operasyonu | Jog çalışma frekansı: 0.0Hz ~ maksimum frekans | |
Jog ivmesi / yavaşlama süresi: 0.1s ~ 3600.0s | ||
Basit PLC ve çok kademeli hızlı işlem | Dahili PLC veya kontrol terminali üzerinden maksimum 16 adet çok adımlı hız gerçekleştirebilir. | |
Yerleşik PID | Proses parametrelerinin yakın döngü kontrolünü (basınç, sıcaklık, akış vb.) Kolayca gerçekleştirmek için dahili PID kontrolü | |
Otomatik voltaj regülasyonu | Giriş voltajı dalgalanırken çıkış voltajını otomatik olarak sabit tutun | |
Kontrol fonksiyonu | Tork kontrolü | PG'siz tork kontrolü |
Wobble frekans kontrolü | Tekstil için özel çoklu üçgen dalga frekans kontrolü | |
Zamanlama / uzunluk / sayım kontrolü | Zamanlama / uzunluk / sayma kontrol fonksiyonu | |
Aşırı gerilim ve aşırı akım durma kontrolü | Çalışan işlem sırasında akımı ve voltajı otomatik olarak sınırlandırın, sık aşırı akım ve aşırı voltaj tetiklemesini önleyin | |
Arıza koruma fonksiyonu | Kapsamlı korumalar arasında aşırı akım, aşırı voltaj, düşük voltaj, aşırı ısınma, varsayılan faz, aşırı yük, kısayol, vb. Var, arızalar olurken ayrıntılı çalışma verilerini kaydedebilirsiniz. | |
Giriş / çıkış terminalleri | Giriş terminalleri | Programlanabilir dijital giriş: 7 çok fonksiyonlu giriş, biri yüksek hızlı darbe girişi olarak çalışabilir.3 programlanabilir analog giriş: AI1, AI2, AI3: 0 ~ 10V / 4 ~ 20mA |
Çıkış terminalleri | 2 röle çıkışı, | |
2 açık kollektör çıkışı, | ||
2 anaalog çıkış, 0 ~ 10V / 4 ~ 20mA | ||
İletişim terminalleri | Dahili standart RS485 haberleşme arayüzü, MODBUS-RTU haberleşme protokolünü destekler | |
İnsan-makine arayüzü | LED ekran | Frekans ayarını, çıkış frekansını, çıkış voltajını, çıkış akımını vb. Görüntüleyin. İki satırlı gösterge |
çevre | Ortam sıcaklığı | -10 ~ 50 ° C, doğrudan güneş ışığı olmadan. |
Nem | % 90 bağıl nem veya daha az (yoğunlaşmamış) | |
rakım | -1000M: çıkış gücü,> 1000M: çıkış azaltılmış | |
Depolama sıcaklığı | -20 ~ 60 ° C | |
Yok hayır | Öğeler | KD330 |
1 | Güvenilir donanım | Sadece birinci sınıf bileşenler yerleşiktir. |
2 | Rubust tasarımı | IGBT akımı> 2 kez inverter çıkış akımı |
Kondansatör> 50 uF / A | ||
3 | PCB yaşlanma testi | % 100 test, 50 ° C, 12 saat. |
4 | Bitmiş ürünler yaşlanma testi | % 100 test, 50 ° C, 24 saat. |
5 | Yükleme testi | İki kez,% 100 test edildi: |
1. Üretimden sonra. | ||
2. Yaşlanma testinden sonra. | ||
6 | Gruplanmış nabız testi | 4500V altında arıza olmadan (daha iyi EMC performansı). |
7 | Akıllı çalıştırma / durdurma modu | Hızlanma / Yavaşlama süresi 0,0 sn olarak ayarlanabilir, invertör motoru mümkün olduğunca hızlı bir şekilde başlatır ve durdurur. |
8 | LED ekran | > 7,5kW, iki çizgi parametresi dispaly, devreye alma ve çalıştırma için uygun. |
9 | EMC filtresi | Standart C3 seviyeli EMC filtresi |
model | Motor | Nominal Giriş Akımı (A) | Nominal Çıkış Akımı (A) | |
KW | HP | |||
3AC 380 ~ 460V ±% 15 | ||||
KD330-04500T4 | 45 | 60 | 92 | 90 |
KD330-05500T4 | 55 | 75 | 113 | 110 |
KD330-07500T4 | 75 | 100 | 157 | 152 |
