Baskı Presleri için 2.2KW VSD Ayarlanabilir Hız Kontrol Modüler Tasarım

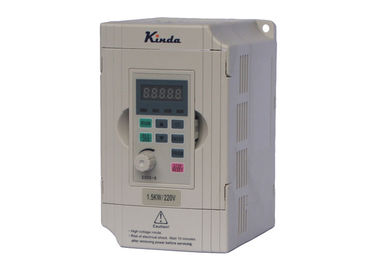

Büyük resim : Baskı Presleri için 2.2KW VSD Ayarlanabilir Hız Kontrol Modüler Tasarım En iyi fiyat

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	Kinda
Model numarası:	KD100

Ödeme & teslimat koşulları:

Min sipariş miktarı:	Pazarlık
Fiyat:	Negotiable
Teslim süresi:	5 ~ 8 günlük
Ödeme koşulları:	T/T
Yetenek temini:	Yeterli envanter

İletişim

Detaylı ürün tanımı

Yüksek güvenilirlik:	Olgun ve güvenilir sürücü, koruma devresi tasarımı, anti-parazit tasarımı	Tasarım:	Modüler tasarım, kompakt yapı, kolay bakım ve geliştirilmiş ürün değişebilirliği
akıllı kontrol:	Hız sensörsüz açık çevrim vektör kontrolü	Akıllı Başlangıç / sttop:	Güvenilir Hız İzleme Yeniden Başlatma Performansı
Başlangıç tork:	0,5Hz / 150% tork, hız oranı 1: 100, dinamik tepki <20ms, sabit hız hassasiyeti ±% 0.2	PCB koruması:	Devre kartını akıllı ve verimli bir şekilde korumak için üç boyayı püskürtün.
Vurgulamak:	ac variable speed drive , ac inverter drive speed controller

Baskı Presleri için KD100 2.2KW VSD Değişken Hız Sürücüsü

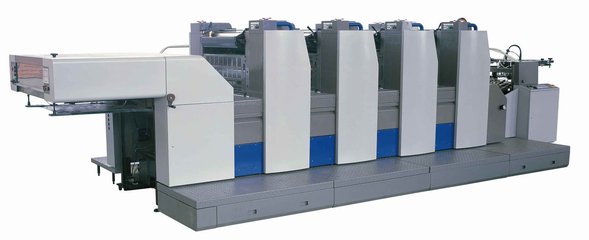

Sac beslemeli litografik baskı makinesinin çalışması, kayış tahrik, dişli kutusu ve zincir tahrik üzerinden motor tarafından tahrik edilir. Silindirler, diş sıraları ve mekanizma mekanik bağlantı tarafından koordine edilir, böylece ana sürücünün motoru kontrol edilir. Tüm makinenin çalışma durumunu kontrol eder,

Eviricinin fonksiyonu, pozitif ve negatif dönüş, ileri düşük hız, ilk baskı hızı ve yüksek hız gereksinimlerini karşılamak için üç hız kontrol ve yön kontrol fonksiyonlarına sahip olmalıdır; yüksek hızlı çalışmanın hız değeri değişkendir ve manuel potansiyometre modu kullanılır. Farklı süreçlere uyum sağlamak için seviye hız ayarı. Makineyi ekleme ve yavaşlatma işlemi pürüzsüz, hızlı ve yavaş olmalı ve hız sorunsuz ve darbesiz olarak değiştirilmelidir.

madde	Teknik indeksi	Şartname

Giriş	Giriş gerilimi	1AC 220 ~ 240V ±% 15
		3AC 220 ~ 240V ±% 15
		3AC 380 ~ 460V ±% 15
	Giriş frekansı	5 ±% 50/60 Hz
Çıktı	Çıkış gerilimi	0 ~ nominal giriş gerilimi
	Çıkış frekansı	0 ° 6000Hz
Kontrol özellikleri	Kontrol modu	Sensörsüz vektör kontrolü
		V / f kontrolü
		Tork kontrolü
	Çalışma komut modu	Tuş takımı kontrolü
		Seri iletişim kontrolü (Modbus)
		Terminal kontrolü
	Frekans ayar modu	Dijital ayar, analog ayar, darbe frekans ayarı, seri haberleşme ayarı, çok adımlı hız ayarı ve basit PLC, PID ayarı, vb. Bu frekans ayarları çeşitli modlarda birleştirilebilir ve değiştirilebilir.



	Aşırı yük kapasitesi	% 150 / 120s,% 160 / 60s,% 180 /% 10,% 200 / 1s.
	Başlangıç tork	0.5Hz /% 180 (SVC); 1Hz / 150% (V / f)
	Hız kontrolü hassas	±% 0,5 (SVC)
	Tork artırmak	Otomatik tork artışı; manuel tork artışı:% 0,1 ~ 30,0

	V / f eğrisi	Üç tip: doğrusal, çok noktalı ve kare tip (1.2 güç, 1.4 güç, 1,6 güç, 1,8 güç, kare)

	Hızlanma / yavaşlama modu	Düz çizgi / S eğrisi; hızlanma / yavaşlama süresi dört çeşit, aralık: 0.0s ~ 65000s

	Taşıyıcı frekansı	0.5 ~ 16.0kHz, sıcaklık ve yük özelliklerine göre otomatik olarak ayarlanır

	Frekans doğruluk	Dijital ayar: 0.01Hz
		Analog ayar: maksimum frekans × 0.05%
	Fren ünitesi	dahili standart.
	DC frenleme	Start ve dururken DC frenleme
		DC fren frekansı: 0.0Hz ~ maksimum frekans
		Frenleme süresi: 0.0s ~ 25.0s
	Jog işlemi	Jog çalışma frekansı: 0.0Hz ~ maksimum frekans
		Jog hızlanma / yavaşlama süresi: 0.1s ~ 3600.0s
	Basit PLC ve çok adımlı hızlı çalışma	Yerleşik PLC veya kontrol terminali üzerinden çalışan maksimum 16 çok adımlı hızı gerçekleştirebilir.

	Yerleşik PID	Proses parametrelerinin (basınç, sıcaklık, akış vb.) Yakın döngü kontrolünü kolayca gerçekleştirmek için dahili PID kontrolü


	Otomatik voltaj regülasyonu	Giriş voltajı dalgalandığında çıkış voltajını otomatik olarak sabit tutun

Kontrol fonksiyonu	Tork kontrolü	PG olmadan tork kontrolü
	Wobble frekans kontrolü	Tekstile özel çoklu üçgen dalga frekans kontrolü
	Zamanlama / uzunluk / sayma kontrolü	Zamanlama / uzunluk / sayma kontrol fonksiyonu

	Aşırı voltaj ve aşırı akım durak kontrolü	Çalışma sırasında otomatik olarak voltajı ve voltajı sınırlandırın, sık aşırı akım ve aşırı voltaj tetiklemesini engelleyin.

	Arıza koruma fonksiyonu	Kapsamlı korumalar aşırı akım, aşırı voltaj, düşük voltaj, aşırı ısınma, varsayılan faz, aşırı yük, kısayol vb. İçerir, arızalar sırasında ayrıntılı çalışma verilerini kaydedebilir.



Giriş / çıkış terminalleri	Çıkış terminalleri	2 röle çıkışı,
		2 açık kollektör çıkışı,
		2 anaalog çıkışı, 0 ~ 10V / 4 ~ 20mA
	Giriş terminalleri	Programlanabilir dijital giriş: 7 çok fonksiyonlu giriş, biri yüksek hızlı darbe girişi olarak çalışabilir.3 programlanabilir analog giriş: AI1, AI2, AI3: 0 ~ 10V / 4 ~ 20mA


	İletişim terminalleri	Standart RS485 haberleşme arayüzü, MODBUS-RTU haberleşme protokolünü destekler

İnsan-makine arayüzü	LED ekran	Ekran frekans ayarı, çıkış frekansı, çıkış voltajı, çıkış akımı, vb.

çevre	Ortam sıcaklığı	-10 ~ 50 ° C, doğrudan güneş ışığı olmadan.
	Nem	% 90 RH veya daha az (yoğuşmasız)
	rakım	≤1000M: çıkış anma gücü,> 1000M: çıkış değeri
	Depolama sıcaklığı	-20 ~ 60 ° C


Yok hayır	Öğeler	KD100
1	Güvenilir donanım	Sadece birinci sınıf bileşenler yerleşiktir.
2	Rubust tasarımı	IGBT akımı> 2 kez invertör çıkış akımı
		Kapasitör> 50uF / A
3	PCB yaşlanma testi	% 100 test, 50 ° C, 12 saat.
4	Bitmiş ürünler yaşlanma testi	% 100 test, 50 ° C, 24 saat.
5	Yükleme testi	İki kez,% 100 test edilmiş:
		1. İmalattan sonra.
		2. Yaşlanma testinden sonra.
6	Gruplandırılmış darbe testi	4500V altında arıza olmadan (daha iyi EMC performansı).

7	Akıllı başlangıç / durdurma modu	Hızlanma / Yavaşlama süresi 0.0s olarak ayarlanabilir, invertör motoru hatasız olarak en kısa sürede başlatır ve durdurur.

8	Elektrostatik test	1. Temassız koşullar - 10000V altında arıza olmadan.
9		2. Temas durumu altında - 5000V altında arıza olmadan.
	Yüksek aşırı yük kapasitesi	% 150 / 120s,% 160 / 60s,% 180 /% 10,% 200 / 1s
10	Büyük başlangıç tork	% 0.5Hz /% 150 (V / f), 1Hz /% 150 (SVC)
11	LED ekran	> 7,5kW, iki hat parametresi dispaly, devreye alma ve çalıştırma için uygun.

12	EMC filtresi	Standart olarak C3 seviyesi EMC filtresi
